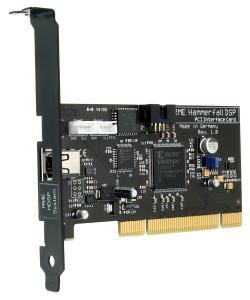

RME HDSPe PCI Card
Karta PCI
Karta sterująca PCI [dla System Hammerfall DSP] jest następczynią legendarnej karty Project Hammerfall. Wszelkie sprawdzone i stabilne rozwiązania techniczne zostały udoskonalone i rozwinięte w taki sposób, że, np. nowe PCI pozwala na zminimalizowanie Latencji [z ang. opóźnienie] do 1,5 ms [!!!]. Dzięki nowej technologii Zero CPU Load oraz bardzo szybkiej wewnętrznej pamięci SRAM wydajność karty jest bardzo wysoka, co przy okazji pozwala na zmniejszenie obciążenia procesora.
Magistrala karty PCI oparta jest o Zero Wait State PCI Busmaster Core. Z transferem, aż do 130 MB/s w obu kierunkach, karta osiąga maksymalną wydajność, możliwą do uzyskania na 32-bitowych interfejsach PCI. Dodatkowo karta jest w pełni kompatybilna z Windows oraz MacOS oraz w 100% kompatybilna z Plug & Play. Karta używa tylko jednego przerwania [IRQ] dla wszystkich funkcji audio i MIDI.
Połączenie pomiędzy kartą PCI a zewnętrznym interfejsem [Multiface i Digiface] jest możliwe dzięki kablowi Firewire [IEEE 1394]. Transfer danych nie używa standardowego protokółu Firewire, ale znacznie stabilniejszy protokół zaprojektowany przez firmę RME. W zestawie dołączany jest kabel długości 4.5 m, natomiast testy pomyślnie pokazały, że można używać kabla nawet do 10 m. Do użycia dłuższego kabla, nawet do 30 m, potrzebny jest specjalny wzmacniacz sygnału [Repeater – do kupienia w Audiostacji]. Poprzez kartę PCI zasilane są zewnętrzne interfejsu [MULTIFACE, DIGIFACE lub RPM].
DANE TECHNICZNE
KARTY DO SYSTEMÓW HAMMERFALL DSP [PCI]:
- 100% kompatybilność z Plug & Play,
- Transfer danych: w trybie block mode transmisja kanałów mono zorganizowanych w 32-bitowe paczki z podwójnym buforowaniem ASIO,
- Podwójny bufor ASIO [!!!] – zbudowany w oparciu o wewnętrzną i bardzo szybką statyczną pamięć RAM [w skrócie SRAM],
- Sprzętowa obsługa standardu ASIO i ASIO2. Technologia Zero CPU Load przy użyciu 52 sprzętowych kanałów audio,
- Sprzętowy mechanizm „Byte Swap” dla komputerów Apple Macintosh, zamontowany w karcie,
- Automatyczny test poprawności działania karty podczas startu systemu komputerowego,
- Bezproblemowa i bezpieczna aktualizacja oprogramowania wewnętrznego [ang. Firmware] z poziomu systemu operacyjnego komputera,
- Współdzielenie przerwania z innym urządzeniem [ang. Iterrupt Sharing].
KARTA PCI:
- Krótka karta PCI [v. 2.0],
- Zero Wait State PCI Busmaster Interface – transfer danych 130 MB/s w obu kierunkach,
- Magistrala danych 32-bity, napięcie pracy 3.3 V,
- Możliwość synchronizacji z innymi kartami System Hammerfall DSP,
- Połączenie z zewnętrznym interfejsem MULTIFACE [lub DIGIFACE] poprzez kabel FireWire, czyli IEEE 1394,
- Pakiet zawiera: kartę PCI, kabel 4.5 m IEEE 1394, wewnętrzny kabel 3-żyłowy do synchronizacji z inną kartą PCI System Hammerfall DSP.
