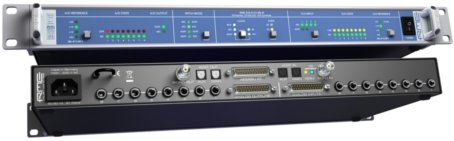

RME ADI-8 DS MKIII


DI-8 DS Mk III to 8-kanałowy, najwyższej klasy, referencyjny konwerter AD i DA [analog-cyfra i cyfra-analog]. Urządzenie o standardowych wymiarach 19” i wysokości 1U zapewnia niezliczoną ilość niesamowitych funkcji takich jak: Intelligent Clock Control [ICC], SyncCheck ™, SteadyClock, cztery referencyjne poziomy sygnału z +24 dBu włącznie, złącza wejścia i wyjścia AES/EBU oraz ADAT, częstotliwość próbkowania 192 kHz oraz cyfrową krosownicę.

Funkcje

ADI-8 DS Mk III to wszechstronny, 8-kanałowy konwerter AD/DA oraz przetwornik formatów cyfrowych [cyfra-cyfra] o bezkonkurencyjnych możliwościach. Urządzenie działa w oparciu o znakomity układ analogowy, który połączono z wybitnej jakości, nisko-latencyjnymi układami konwersji AD/DA. Wyposażony w system SteadyClock konwerter zapewnia najwyższej jakości konwersję AD i DA, i wyznacza nową definicję klasy referencyjnej dla konwerterów analogowo/cyfrowych.
Kompaktowe urządzenie o wymiarach 1U wyróżnia się zestawem doborowych funkcji, wśród których uwagę zwraca możliwość ustawienia na poziomie sprzętowym czterech referencyjnych poziomów sygnału aż do +24 dBu włącznie. Dostępne są także wejścia/wyjścia AES/EBU oraz ADAT dla sygnałów o częstotliwości próbkowania do 192 kHz oraz tryb wszechstronnej krosownicy Patch Mode.

W ADI-8 DS Mk III zastosowano w pełni symetryczny tor sygnałowy, który gwarantuje doskonałej jakości brzmienie, niski poziom zniekształceń i najwyższy odstęp sygnału od szumu [SNR] przy wszystkich ustawieniach poziomu. Aby zachować pełny zakres dynamiczny na każdym z poziomów operacyjnych w ADI-8 DS Mk III zastosowano elektronicznie przełączane stopnie wzmocnienia na elementach dyskretnych, co pozwala całkowicie wyeliminować szumy i zniekształcenia ze ścieżki sygnałowej. Wyrafinowane konwertery AD/DA przetwarzają sygnał o częstotliwości próbkowania aż do 192 kHz, przy wartości SNR w granicach 120 dBA. Jeśli chodzi o część cyfrową, zestaw funkcji poszerza unikalny system synchronizacji i redukcji jitterea RME SteadyClock™, zapewniający najwyższą jakość brzmienia bez względu na jakość referencyjnego sygnału taktującego. Oczywiście na pokładzie nie zabrakło innych, typowych dla urządzeń RME rozwiązań takich jak Intelligent Clock Control [ICC], SyncCheck ™ oraz SyncAlign ™.

Konwerter zasilany jest przy pomocy specjalnego, wytrzymałego, wewnętrznego zasilacza działającego w zakresie napięć prądu zmiennego od 100 do 240 V. Zintegrowany w układzie filtr liniowy w pełni chroni przed wahaniem napięć i likwiduje wszelkie zakłócenia.

Wyjścia analogowe. ADI-8 DS Mk III wyposażono w osobne stopnie wzmocnienia dla torów wyjściowych na złączach TRS i D-sub. Symetryzowane przez serwo tory wyjściowe na złączach jack TRS obsługują sygnał na poziomie do +21 dBu. Przy wyborze +24 dBu wyjścia na symetrycznym złączu D-sub zapewnią wyższy poziom wyjściowy, podczas gdy na wyjściach TRS zostanie zachowany poziom +19 dBu.

2 wejścia/wyjścia w formacie ADAT obsługują do 8 kanałów przy 96 kHz [S/MUX] i 4 kanały przy częstotliwości próbkowania 192 kHz [S/MUX4]. 25-pinowe złącze AES/EBU obsługuje 8 kanałów przy 192 kHz. Wszystkich wyjść można używać równolegle, korzystając np. z wyjść analogowych [symetryczne złącza TRS i/lub D-sub], ADAT, AES/EBU.

Wejścia analogowe. Tory wejściowe w ADI-8 DS Mk III dostępne są na złączach TRS lub D-sub. Oba typy wejść są symetryzowane przez serwo i akceptują sygnał o poziomie do +24 dBu.

Patch Mode - cyfrowa krosownica. Obsługiwana cyfrowo krosownica pozwala na dowolną konfigurację torów źródłowych i docelowych, i może być wykorzystana do konwersji sygnałów ADAT do AES, AES do ADAT, do konwersji krzyżowej tych sygnałów w tym samym czasie, skierowania sygnału ADAT na tor ADAT przy jednoczesnym monitoringu analogowym i do wielu innych, podobnych zadań. Wyjścia w formacie ADAT działają także w trybie kopii, co pozwala na podłączenie dwóch, różnych urządzeń ADAT. Wymienione - skuteczne i przy tym łatwe w obsłudze tryby działania - znacznie powiększają możliwości, zapewniającego już i tak wyjątkową jakość konwersji, urządzenia.

DANE OGÓLNE:

• 8-kanałowy konwerter AD [analog-cyfra], układ w pełni symetryczny, 119 dBA,
• 8-kanałowy konwerter DA [cyfra-analog], układ w pełni symetryczny, 120 dBA,
• Konwersja przy niskiej latencji, opóźnienie poniżej 12 sampli,
• 4 x wejście i wyjście AES/EBU na złączu D-sub, 8 kanałów przy 192 kHz,
• 2 x wejście i wyjście ADAT, 8 kanałów dla 96 kHz, 4 kanały przy 192 kHz,
• Word Clock: wejście i wyjście,
• Dwa 8-kanałowe wskaźniki poziomu,
• Funkcja dowolnego łączenia sygnałów w trybie cyfrowej krosownicy.

ZŁĄCZA:

• 8 wejść i 8 wyjść analogowych [do +24 dBu],
• 4 wejścia i 4 wyjścia AES/EBU [kanałów - 192 kHz],
• 2 wejścia i 2 wyjścia ADAT [MUX oraz SMUX4],
• Wejście i wyjście Word Clock.
