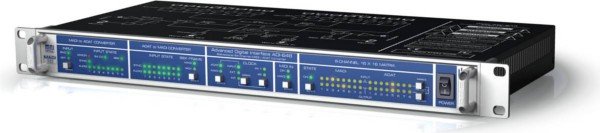

RME ADI-648


64-kanałowy cyfrowy interfejs audio 24-bity/96 kHz
ADI-648 to wielokanałowy interfejs audio pozwalający na konwersję sygnałów MADI na ADAT i ADAT na MADI łącząc tym samym najpopularniejszy na świecie format wielokanałowy, jakim bez wątpienia jest ADAT z MADI - najwyższej jakości profesjonalnym, wielokanałowym formatem klasy high-end. Format MADI pozwala na przesyłanie 64-kanałów audio o rozdzielczości 24 bitów przy częstotliwości próbkowania do 48 kHz, 32 kanałów dla częstotliwości 96 kHz i 16 kanałów dla 192 kHz. Transmisja danych odbywa się z pomocą pojedynczego kabla koaksjalnego [BNC] lub optycznego kabla sieciowego. W przypadku kabla BNC, jego długość może wynosić maksymalnie 100m, a w przypadku optycznego nawet do 2000m.

Sygnały MADI są przesyłane do 8 wyjść ADAT, natomiast sygnały z 8 wejść ADAT są wysyłane do wyjścia MADI. W celu ułatwienia dystrybucji sygnałów ADI-648 został wyposażony w prostą w obsłudze 8-kanałową matrycę 16 x 16 pozwalającą na przypisanie dowolnych sygnałów wejściowych, które są dzielone na bloki 8-kanałowe, do 8-kanałowych bloków wyjściowych zarówno po stronie MADI, jak i ADAT. Dzięki temu ADI-648 pozwala nie tylko na swobodne krosowanie sygnałów w ramach konwersji MADI/ADAT i ADAT/MADI, ale również dzielenie i krosowanie sygnałów wewnątrz jednego formatu. Co więcej, 8-kanałowy blok wejściowy może być kierowany równolegle do dowolnej liczby bloków wyjściowych, a wykorzystując jednocześnie kilka ADI-648 można łączyć kilka różnych sygnałów MADI w jeden strumień danych MADI.

PRZYKŁADY WYKORZYSTYWANIA ADI-648:

• zarządzanie sygnałami na długich dystansach z pomocą pojedynczego kabla,
• moduł ze złączami ADAT dla urządzeń z interfejsem MADI,
• podłączanie urządzeń z interfejsem MADI do kart RME z rodziny Hammerfall,
• patchbay i router ADAT,
• konwerter sygnałów MADI z optycznych na koaksjalne i odwrotnie,
• redystrybutor, patchbay i router MADI,
• merger MADI.

ADI-648 jest kompatybilny z wszystkimi metodami zwiększania częstotliwości próbkowania [Double Speed]. Współpracuje z sygnałami Word Clock pojedynczej i podwójnej prędkości, dystrybuuje sygnały z częstotliwościami próbkowania 96 kHz w trybie Double Wire w strumieniu danych MADI lub w trybie podziału próbek [S/MUX] do portów ADAT, ponadto umożliwia transmisję sygnałów MADI z podwojoną częstotliwością [ramka 96k]. Dzięki temu świetnie sprawdzi się jako interfejs MADI dla kart z rodzin Hammerfall i Hammerfall DSP.

Technologie SyncAlign® i SyncCheck®, znane również z innych produktów firmy RME, zapewniają perfekcyjną synchronizację wszystkich kanałów i łatwą sygnalizację wykrytych błędów. Co więcej, kilka konwerterów ADI-648 może być łączonych kaskadowo i synchronizowanych z pomocą sygnałów Word Clock. ADI-648 akceptuje 56 kanałów lub 64 kanały wejściowe z ramką 96k i pozwala generować na wyjściu sygnały w takim samym formacie. Dzięki temu świetnie sprawdzi się jako interfejs łączący niekompatybilne urządzenia MADI.

Urządzenie szerokości 19 cali i wysokości pojedynczej jednostki w standardowym statywie rack [1U] zostało wyposażone w szereg użytecznych funkcji, jak chociażby inteligentna kontrola zegara [ICC] czy zapamiętywanie ustawień. Możliwa jest również transmisja 16 kanałów MIDI równolegle z wszystkimi 64 kanałami audio. Dzięki funkcji automatycznego wyboru wejść pomiędzy optycznym a koaksjalnym dostępny jest użyteczny tryb nadmiarowy przydatny w krytycznych aplikacjach. Rozbudowane wskaźniki stanu pokazują informacje na temat sprzężenia i synchronizacji nadchodzących sygnałów, ich zawartości i jakości.

ADI-648 dysponuje funkcją SteadyClock™ - zegarem sterowanym cyfrowo specjalnie zaprojektowanym przez firmę RME do pracy z sygnałami MADI. Dzięki temu możliwa jest praca bez dodatkowych sygnałów zegarowych Word Clock lub AES, a referencyjny sygnał zegarowy jest wyodrębniany bezpośrednio z sygnału MADI.

Panel tylny ADI-648 jest przejrzysty i uporządkowany. Znajdziemy tu: osiem optycznych wejść i wyjść ADAT, dwa wejścia i wyjścia MADI [optyczne i koaksjalne], wejście i wyjście Word Clock [BNC] z przełączanym terminatorem oraz dwa gniazda MIDI. Dzięki temu urządzenie jest niezwykle uniwersalne i zgodne z wieloma różnymi formatami transmisji sygnałów.

Zdalne sterowanie
ADI-648 może być sterowany zdalnie za pośrednictwem komunikatów MIDI i jednocześnie stany wszystkich kontrolek i wskaźników LED mogą być odczytywane przez MIDI. Podczas łączenia urządzeń w łańcuchy każdy ADI-648 może otrzymać indywidualny numer identyfikacyjny umożliwiający niezależną kontrolę kilku urządzeń na pojedynczym kanale MIDI.

Z witryny internetowej firmy RME można bezpłatnie pobrać oprogramowanie MIDI Remote dla Windows. Pozwala ono wykorzystać dowolny port MIDI zainstalowany w systemie do sterowania i sprawdzania stanów wszystkich ADI-648 znajdujących się w łańcuchu. Program daje zarówno dostęp do wszystkich elementów kontrolnych usytuowanych na panelu czołowym, jak również do funkcjonalnego okna matrycy. Znakomite rezultaty uzyskuje się w połączeniu z kartą PCI Hammerfall DSP MADI, która daje dostęp do możliwości sterowania parametrami ADI-648 bezpośrednio przez MADI. W tym wypadku program wykorzystuje wirtualny port MIDI ulokowany na karcie, który wysyła informacje MIDI bezpośrednio kablem MADI.

AKCESORIA:

• ONK0100: optyczny kabel sieciowy MADI, 1 m,
• ONK0300: optyczny kabel sieciowy MADI, 3 m,
• ONK0600: optyczny kabel sieciowy MADI, 6 m,
• ONK1000: optyczny kabel sieciowy MADI, 10 m,
• ONK2000: optyczny kabel sieciowy MADI, 20 m.
